Каталог продукции

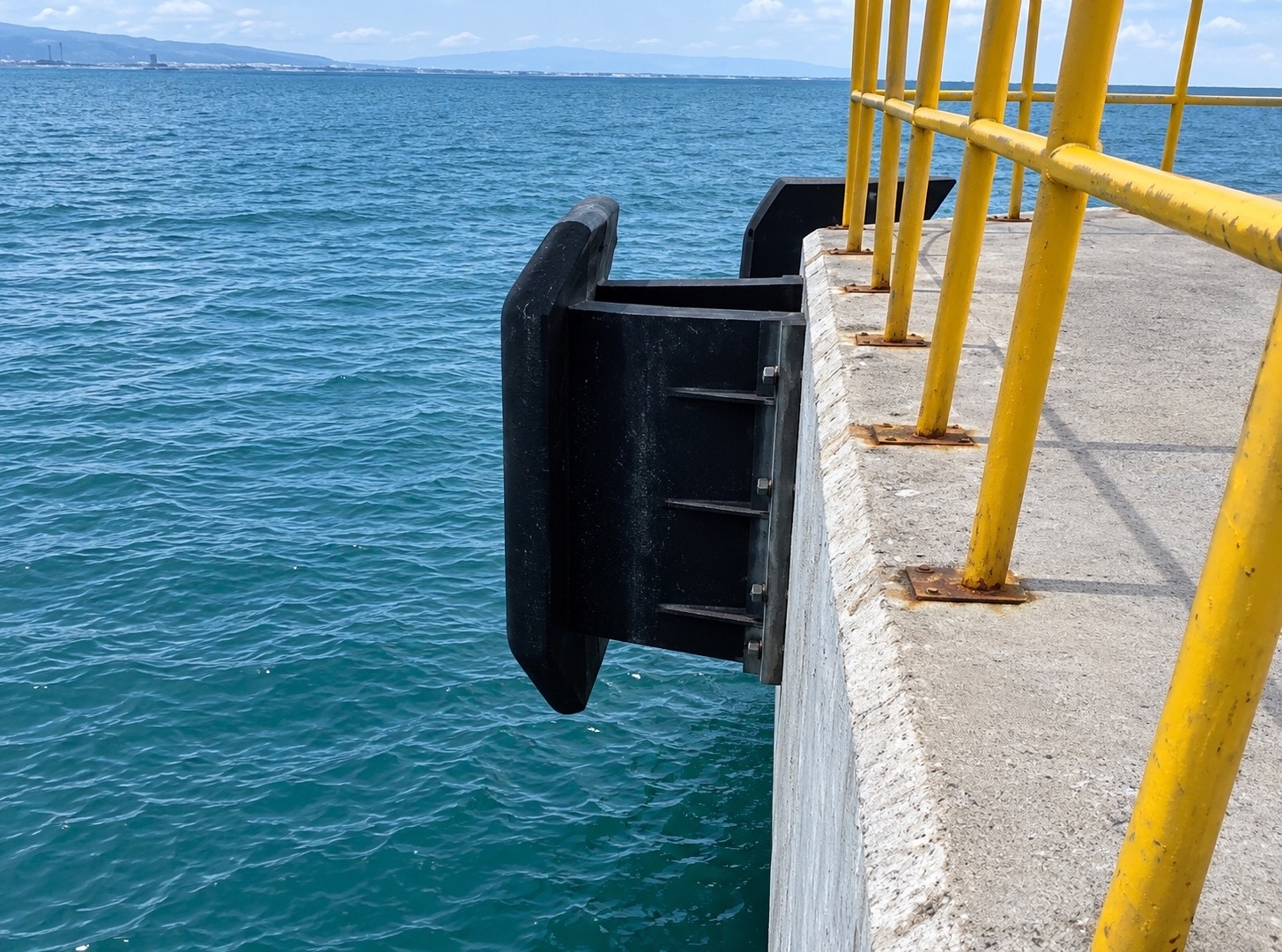

Кранцы МЕ-Элемент

Все отбойные устройства используют одну или несколько пар энергопоглощающих элементов и переднюю панель. Панель – структурный компонент отбойного устройства, который крепится прямо к МЕ элементам и легко справляется с постоянными нагрузками.

UHMW-PE покрытие очень мягкое по отношению к судам. Оно приспосабливается к форме корпуса, не оставляет следов на краске. UHMW-PE имеет очень низкое трение, что уменьшает нагрузку на отбойное устройство и крепления.

Получить коммерческое предложение

Размеры изделия (ед.измерения: мм, кг/м)



H

A

B

C

D

I

F

Md

Вес

МЕ 500

500

500

250

87

158

20

142

М30

121

МЕ 600

600

500

250

87

188

20

199

М30

172

МЕ 750

750

500

250

118

235

26

230

М36

253

МЕ 800

800

500

250

129

250

26

240

М36

311

МЕ 1000

1000

500

250

162

322

31

310

М42

473

МЕ 1250

1250

500

250

202

401

36

388

М48

720

МЕ 1450

1450

500

250

228

454

41

454

М48

919

МЕ 1600

1600

500

250

257

500

55

480

М56

1105

Номинальная деформация



  Номинальная деформация 57,5%
  RO RH
  R:KN E:KNm R:KN E:RNm
ME 500 187 43 267 61
ME 600 224 62 320 89
ME 750 282 96 402 137
ME 800 299 110 428 157
ME 1000 374 172 534 245
ME 1250 467 268 667 383
ME 1450 543 361 775 516
ME 1600 599 440 855 628

H D (мин) A B C N M P Крепление
МЕ 500 90 774 600 316 590 460 660 М30
МЕ 600 90 894 720 322 690 530 800 М30
МЕ 750 100 1136 900 440 850 680 1010 М36
МЕ 800 100 1218 960 480 900 730 1170 М36
МЕ 1000 120 1524 1200 580 1120 900 1330 М42
МЕ 1250 120 1904 1500 724 1370 1140 1660 М48
