ООО «ТрансТехнология» изготавливает

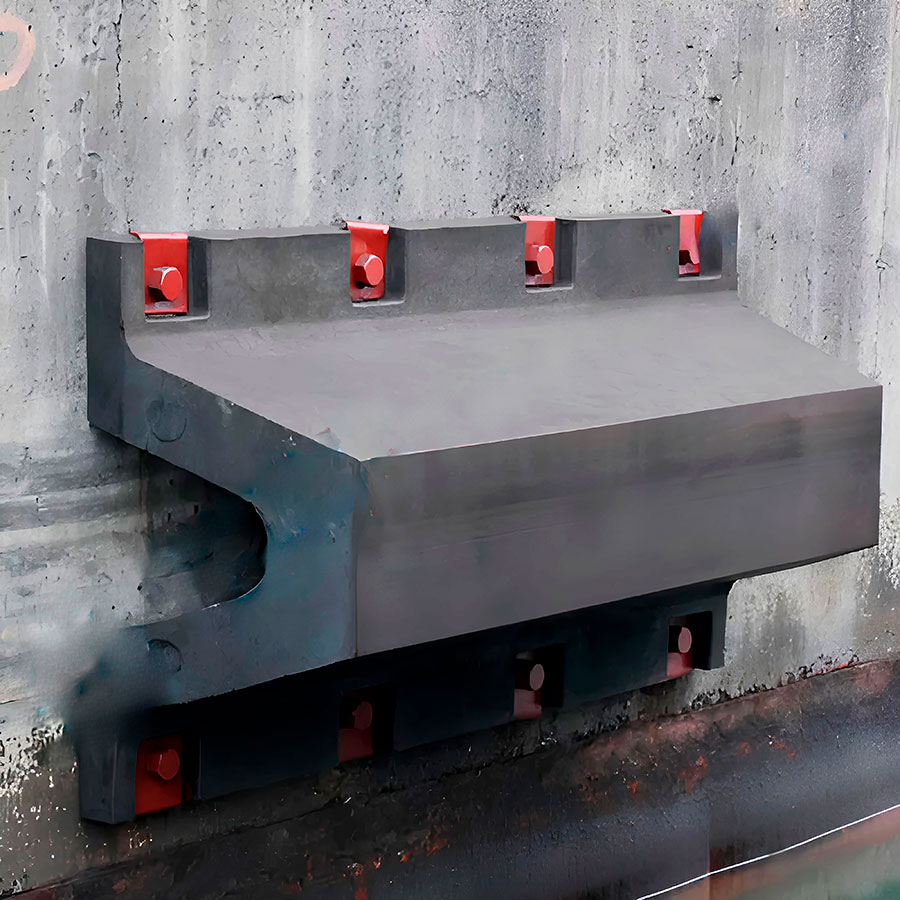

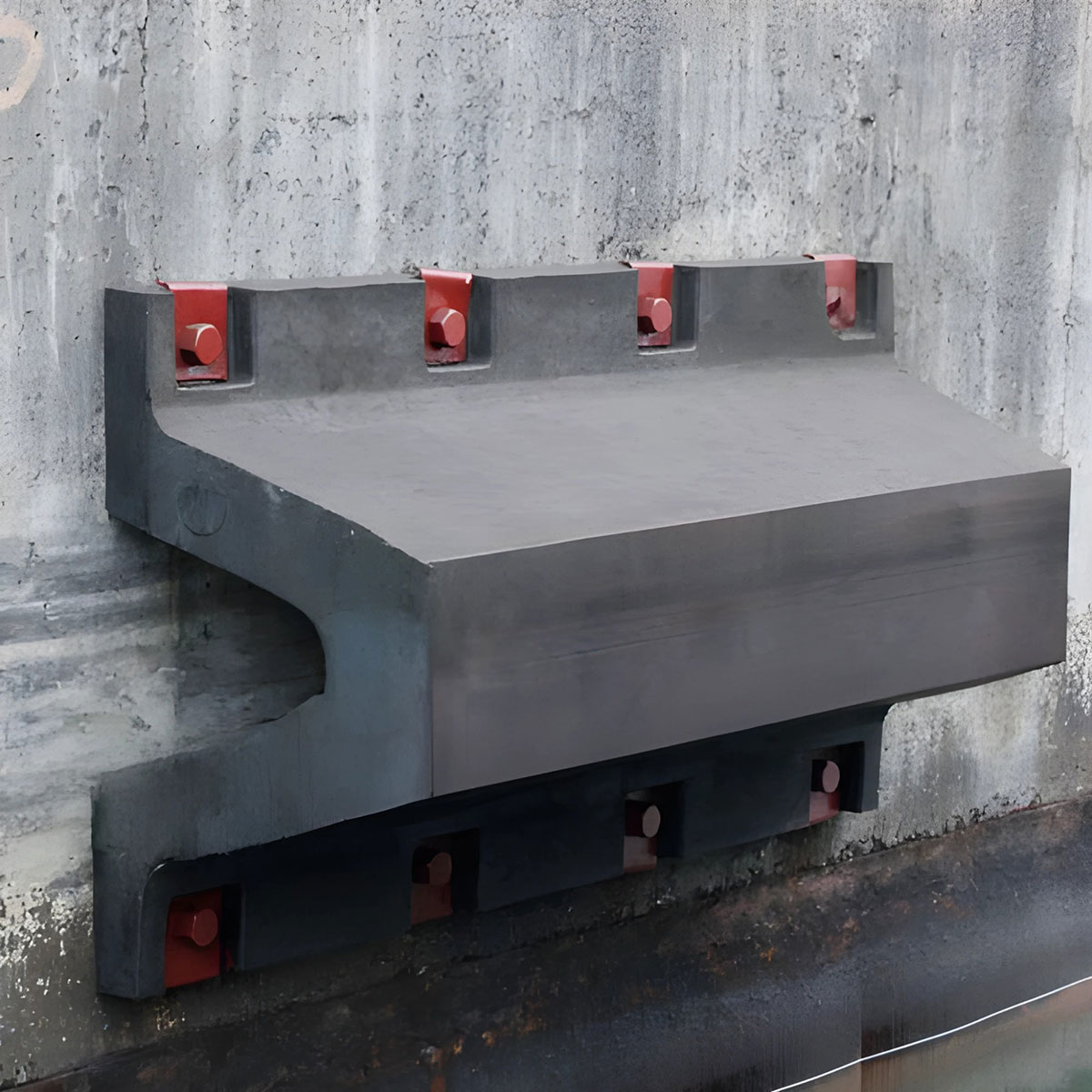

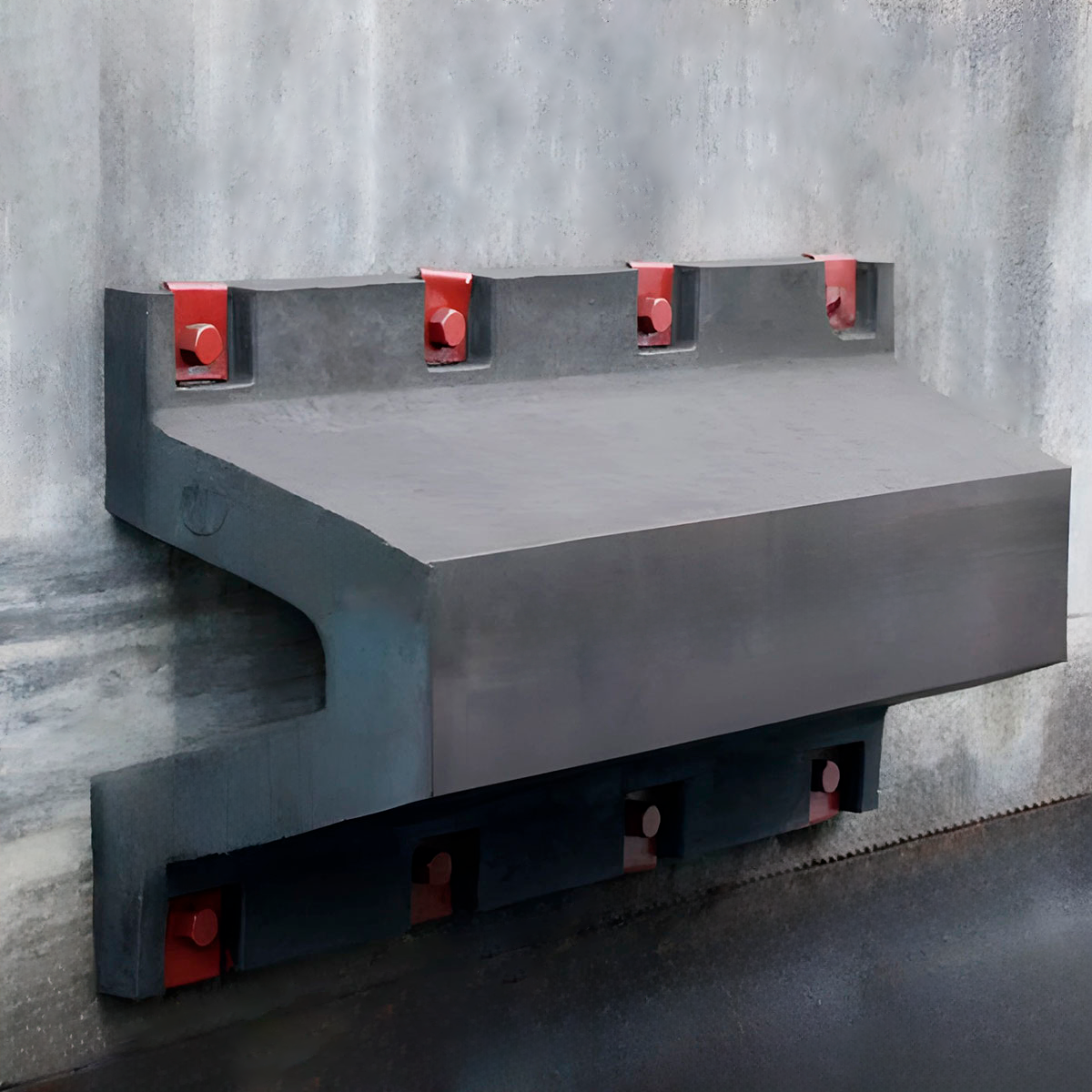

Кранцы арочные швартовые они конструктивно просты и прочны, надежно и безотказно служат для самых разнообразных потребностей швартовки, даже в самых жестких условиях эксплуатации. Этот тип кранцев имеет простую цельную конструкцию, что обеспечивает высокую прочность и износостойкость.

Кранцы арочные швартовые (арочные отбойные устройства) изготовлены согласно чертежа и обладают следующими свойствами:

большая упругость
энергоемкость
способность сохранять свои характеристики в большом диапазоне температурных колебаний.
атмосферостойкость
устойчивость к воздействию солнечного излучения
стойкость в отношении химических и бактериальных воздействий
хорошо работает при деформациях на растяжение, сжатие, сдвиг, изгиб и скручивание.

Получить коммерческое предложение

* Возможно изготовление c накладкой UHMW-PE.

Размерные характеристики (мм, кг)

ОУ	H, (мм)	W, (мм)	w, (мм)	t, (мм)	C, (мм)	PW, (мм)	Анкерные болты
250	250	500	200	18	178	400	М24
300	300	600	240	23	213	480	М30
400	400	800	260	27	285	640	М36
500	500	1000	400	29	358	800	М36
600	600	1200	480	34	425	960	М42
800	800	1500	640	38	520	1300	М48
1000	1000	1800	800	47	610	1550	М48

* «Другие типоразмеры возможно изготовить по запросу покупателя»

Данные приведены для изделия длиной 1000 мм

Размер	Характеристика	Номинальная деформация 52,5%	Максимальная деформация 55%
250H	Реакция Энергия	148 16	205 18
300H	Реакция Энергия	177 22	246 14
400H	Реакция Энергия	236 40	328 43
500Н	Реакция Энергия	295 62	410 66
600H	Реакция Энергия	354 89	492 95
800Н	Реакция Энергия	472 159	656 170
1000Н	Реакция Энергия	590 248	820 266

Размер

Характеристика

Номинальная деформация 52,5%

Максимальная деформация 55%

250H

Реакция

Энергия

148

205

300H

Реакция

Энергия

177

246

400H

Реакция

Энергия

236

328

500Н

Реакция

Энергия

295

410

600H

Реакция

Энергия

354

492

800Н

Реакция

Энергия

472

159

656

170

1000Н

Реакция

Энергия

590

248

820

266

Размерные характеристики (мм, кг)

ОУ	H, (мм)	W, (мм)	w, (мм)	t, (мм)	C, (мм)	PW, (мм)	K, (мм)	Анкеры	Болты
250	250	500	200	18	178	400	40	М24	М16
300	300	600	240	23	213	480	40	М30	М20
400	400	800	260	27	285	640	40	М36	М20
500	500	1000	400	29	358	800	50	М36	М24
600	600	1200	480	34	425	960	50	М42	М24
800	800	1500	640	38	520	1300	60	М48	М30
1000	1000	1800	800	47	610	1550	80	М48	М30

OУ	L, (мм)	ED, (мм)	G, (мм)	FL, (мм)	Анкеры (шт.)	Вес (кг)
250	1000	112.5	1*900	1125	4	85
	1500	112.5	2*700	1625	6	123
	2000	117.5	3*630	2125	8	162
	2500	112.5	3*800	2625	8	200
	3000	112.5	4*725	3125	10	239
	3500	112.5	5*680	3625	12	277
300	1000	125.0	1*900	1150	4	129
	1500	125.0	2*700	1650	6	187
	2000	130.0	3*630	2150	8	244
	2500	125.0	3*800	2650	8	302
	3000	125.0	4*725	3150	10	359
	3500	125.0	5*680	3650	12	417
400	1000	150.0	1*900	1200	4	240
	1500	150.0	2*700	1700	6	342
	2000	155.0	3*630	2200	8	445
	2500	150.0	3*800	2700	8	548
	3000	150.0	4*725	3200	10	651
	3500	150.0	5*680	3700	12	754
500	1000	175.0	1*900	1250	4	358
	1500	175.0	2*700	1750	6	506
	2000	180.0	3*630	2250	8	654
	2500	175.0	3*800	2750	8	802
	3000	175.0	4*725	3250	10	951
	3500	175.0	5*680	3750	12	1099
600	1000	200.0	1*900	1300	4	525
	1500	200.0	2*700	1800	6	734
	2000	205.0	3*630	2300	8	944
	2500	200.0	3*800	2800	8	1153
	3000	200.0	4*725	3300	10	1363
800	1000	250.0	1*900	1400	4	890
	1500	250.0	2*700	1900	6	1227
	2000	255.0	3*630	2400	8	1563
	2500	250.0	3*800	2900	8	1900
	3000	250.0	4*725	3400	10	2237
1000	1000	300.0	1*900	1500	4	1397
	1500	300.0	2*700	2000	6	1902
	2000	305.0	3*630	2500	8	2406
	2500	300.0	3*800	3000	8	2910
	3000	300.0	4*725	3500	10	3414
