Конусные отбойные устройства - Компания ТрансТехнология

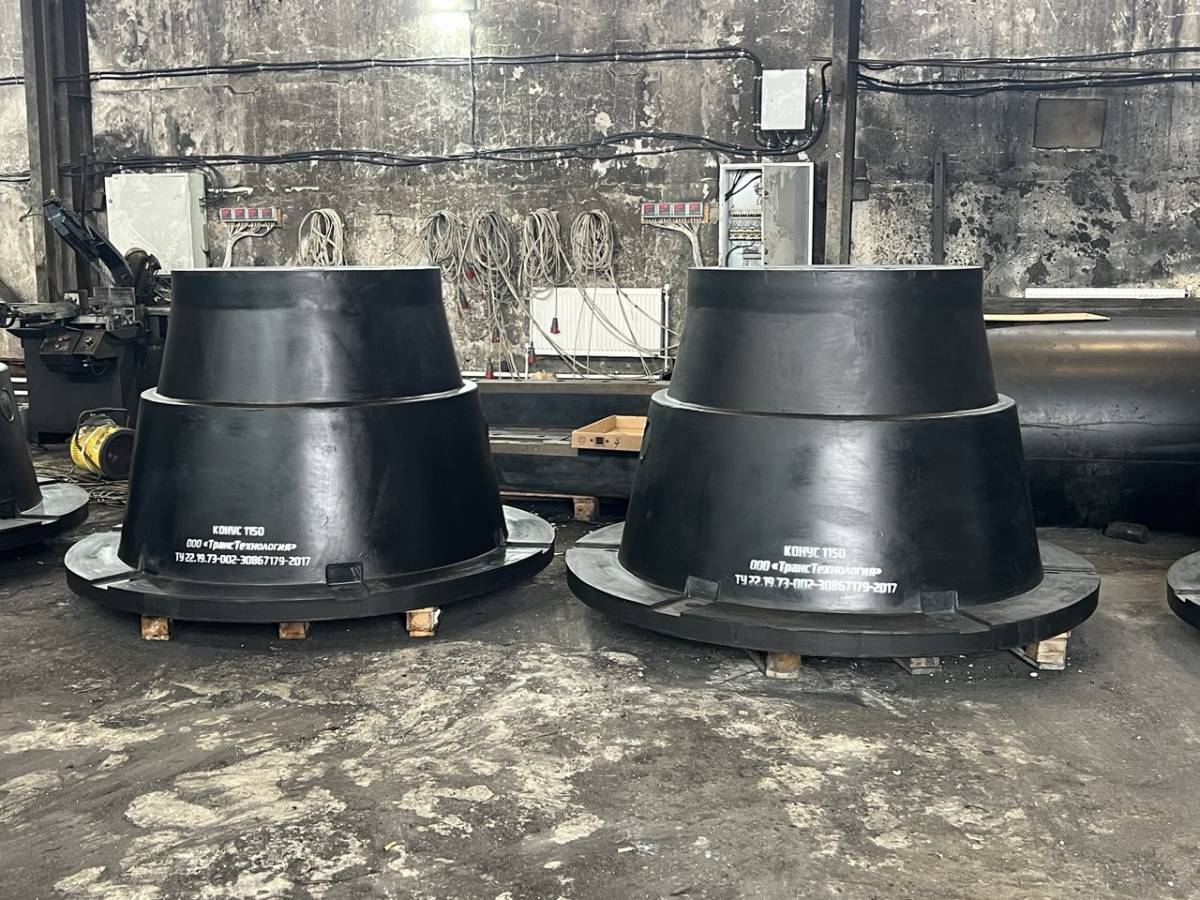

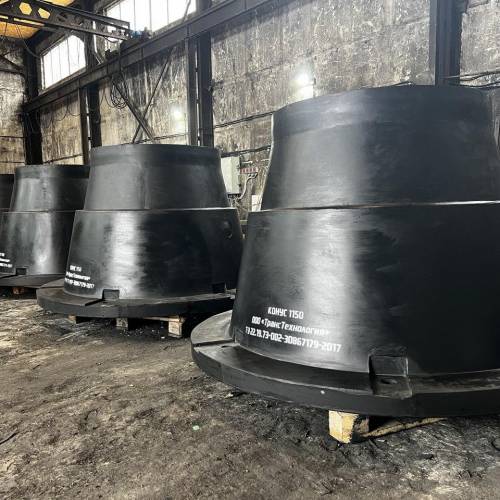

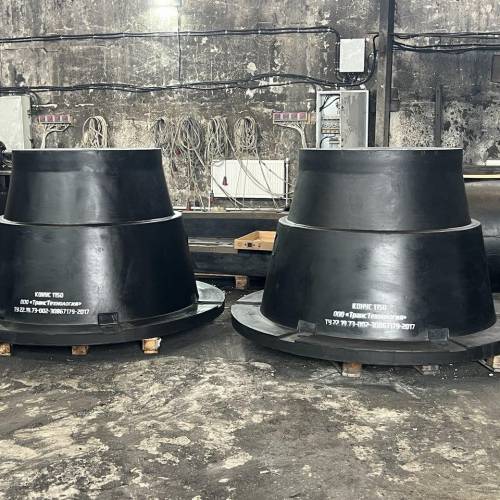

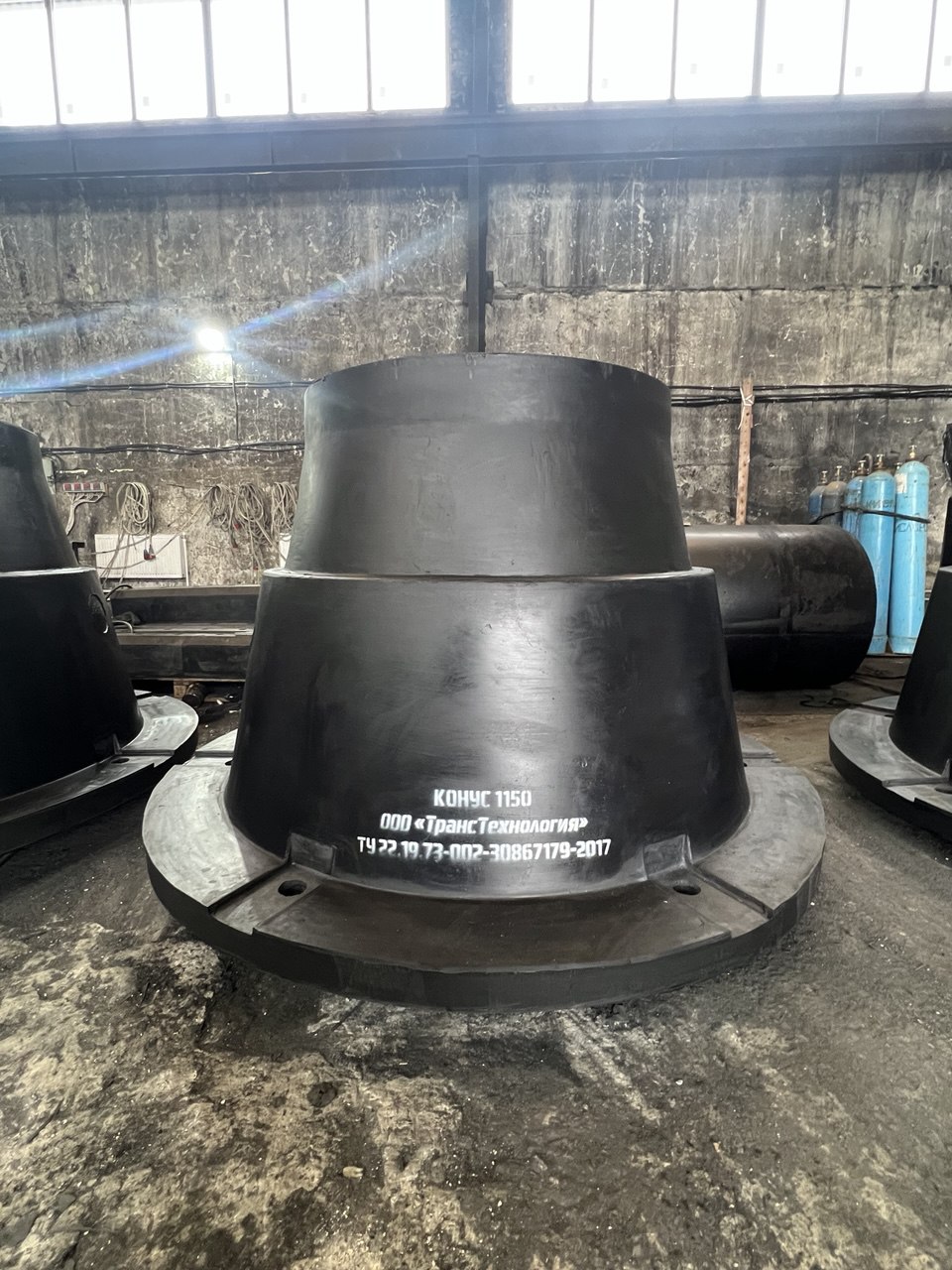

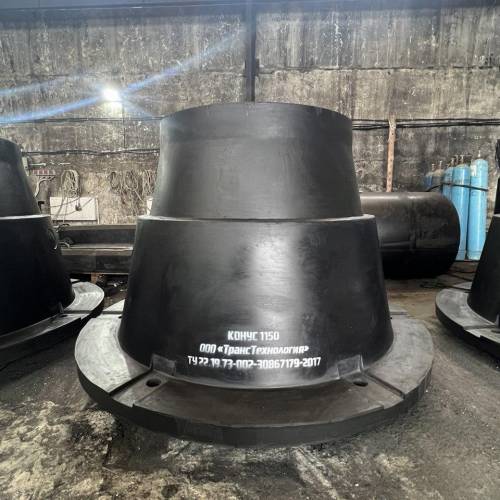

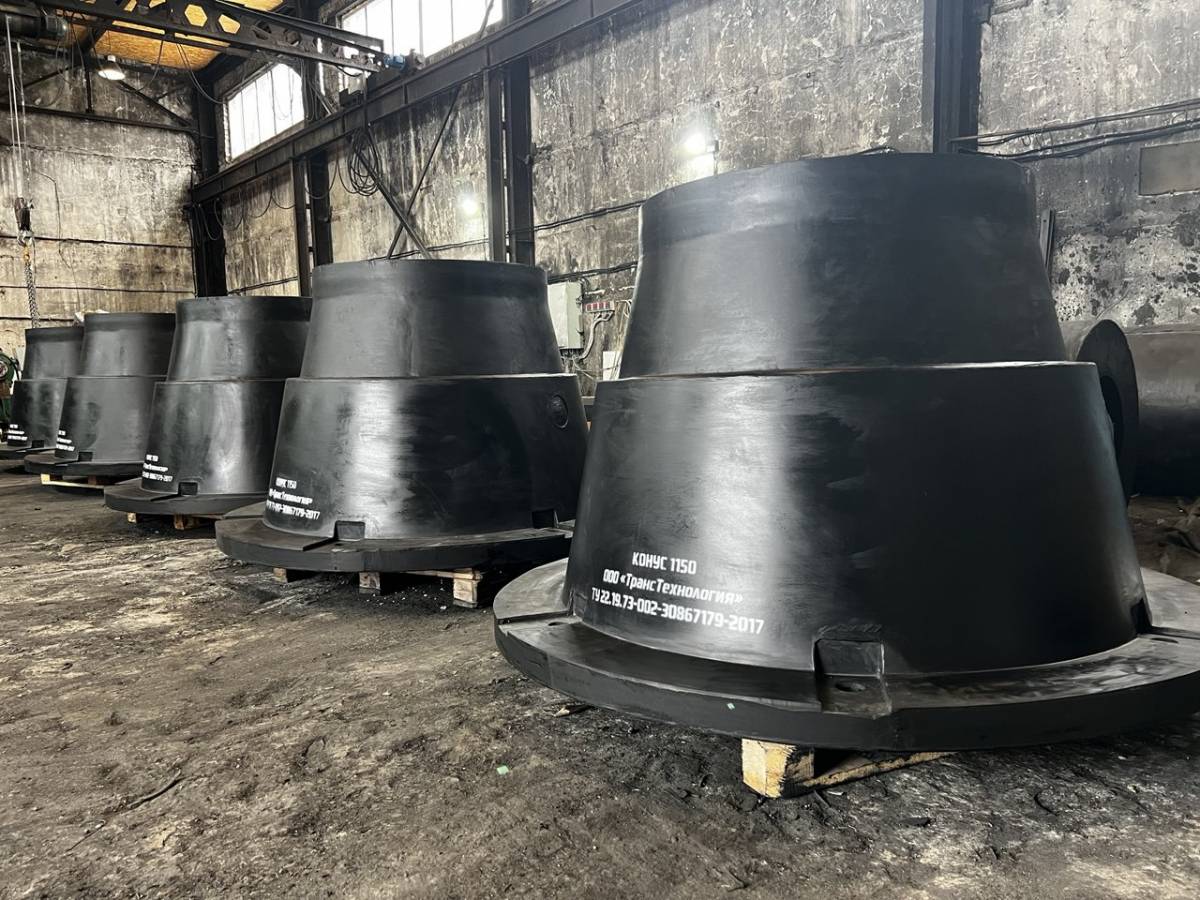

Отбойные устройства типа «Конус»- это новейшее поколение отбойников с оптимальными характеристиками и эффективностью.

Коническая форма тела делает устройство очень устойчивым при больших углах сжатия и обеспечивает превосходную прочность на сдвиг. С остановками перегрузки отбойник становится еще более стойким.

Отбойные устройства типа «Конус»- эффективный резиновый тип отбойников, который используется в различных областях применения. Он имеет конический корпус и полностью смонтированные резиновые монтажные фланцы. Его геометрия и коническая форма приводят к ряду высоких эксплуатационных характеристик.

Получить коммерческое предложение

Особенности

Конус имеет более разработанную конструкцию с повышенным прогибом, высоким поглощением энергии и более длительным сроком службы.
Универсальные характеристики соответствуют многочисленным требованиям дизайна.
Разнообразные характеристики доступны путем подбора состава резиновой смеси.
Передняя панель и лицевая панель могут быть установлены для уменьшения нагрузки на сдвиг.
Легко устанавливается и заменяется

Области применения:

Номинальная деформация сжатия: 70%

Тип	Наивысшая сила реакция (FS)		Высокая сила реакции (FE)		Обычная сила реакции (FO)		Низкая сила реакции (FL)
	Сила реакции (KN)	Поглощение энергии (KN-M)	Сила реакции (KN)	Поглощение энергии (KN-M)	Сила реакции (KN)	Поглощение энергии (KN-M)	Сила реакции (KN)	Поглощение энергии (KN-M)
Конус 600	490	160	390	130	289	95. 9	230	76. 5
Конус 700	665	240	532	185	320	153	314	122
Конус 800	879	375	720	300	512	229	410	183
Конус 900	1099	504	879	407	648	312	518	260
Конус 1000	1366	682	1100	552	800	505	641	357
Конус 1100	1459	847	1169	663	946	446	816	416
Конус 1150	1799	1050	1420	900	1059	679	847	543
Конус 1200	1883	1115	1526	971	1128	719	908	571
Конус 1300	2168	1617	1739	1336	1346	1064	1148	765
Конус 1400	2300	1720	1840	1376	1472	1101	1173	877
Конус 1600	3084	2467	2313	1974	1850	1579	1446	1259

Примечание: Допустимая погрешность士10%.

Максимальный прогиб при сжатии: 72.5%

Тип	Наивысшая сила реакция (FS)		Высокая сила реакции (FE)		Обычная сила реакции (FO)		Низкая сила реакции (FL)
	Сила реакции (KN)	Поглощение энергии (KN-M)	Сила реакции (KN)	Поглощение энергии (KN-M)	Сила реакции (KN)	Поглощение энергии (KN-M)	Сила реакции (KN)	Поглощение энергии (KN-M)
Конус 600	553	164	438	132	325	106	263	86. 7
Конус 700	705	248	579	196	435	157	348	127
Конус 800	949	388	850	322	588	257	437	212
Конус 900	1213	527	976	440	717	341	569	275
Конус 1000	1537	750	1237	600	900	488	712	388
Конус 1100	1601	882	1284	695	1039	538	850	441
Конус 1150	2025	1125	1625	957	1175	731	937	600
Конус 1200	2086	1172	1698	1018	1252	754	1005	599
Конус 1300	2358	1673	1938	1387	1567	1099	1224	816
Конус 1400	2556	1791	2045	1433	1636	1147	1304	914
Конус 1600	3213	2570	2570	2056	2056	1645	1606	1311

Примечание: Допустимая погрешность 士10%.

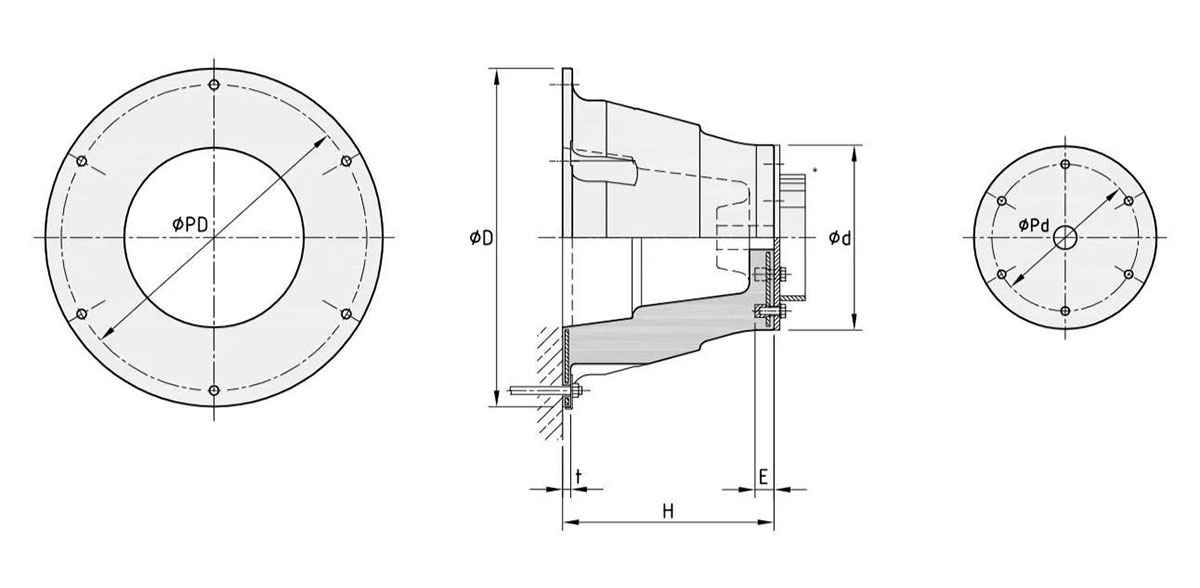

Кранец	H, мм	D, мм	d, мм	t, мм	E, мм	PD, мм	Pd, мм	Болты	Вес, кг
Конус 600	600	900	525	23	45	810	420	4 х М24	243
Конус 700	700	1120	615	26	72	1020	490	4 х М30	396
Конус 800	800	1280	700	31	72	1165	560	6 х М30	577
Конус 900	900	1450	785	36	72	1313	630	6 х М30	732
Конус 1000	1000	1600	875	38	82	1460	700	6 х М36	1090
Конус 1100	1100	1760	963	40	92	1605	770	6 х М42	1300
Конус 1150	1150	1850	1010	41	92	1550	805	6 х М42	1380
Конус 1200	1200	1920	1050	46	92	1750	840	6 х М42	1951
Конус 1300	1300	2080	1140	50	105	1900	910	8 х М48	2446
Конус 1400	1400	2240	1230	53	105	2040	980	8 х М48	2987
Конус 1600	1600	2560	1400	64	105	1330	1120	8 х М48	4409
Примечание: По желанию заказчика могут быть изготовлены резиновые изделия разных размеров.
